恒溫恒濕試驗箱

型號:SC-1000-CD-3

點擊量：

特性 Characteristics

PDF說明書下載

產品規格

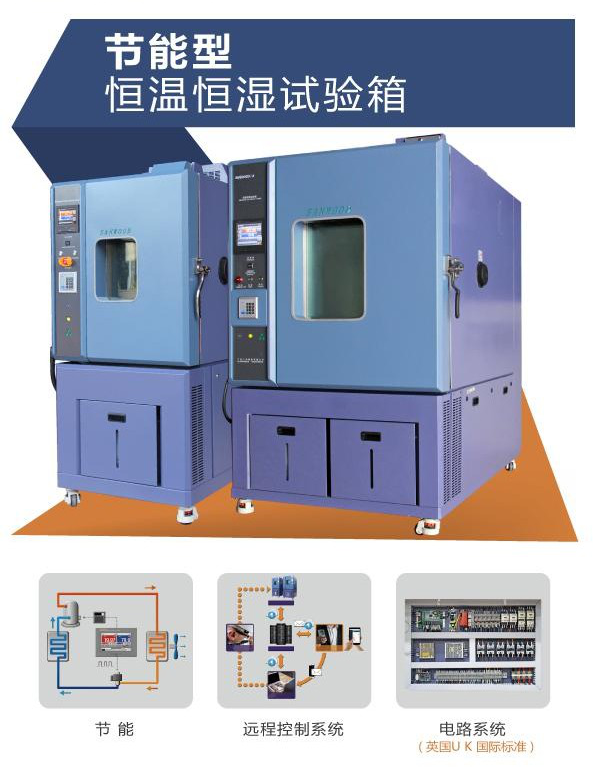

一、機器外觀圖：

二、產品的概述：

1、產品應用：

恒溫恒濕試驗箱廣泛應用于航天、航空、電子、汽車、電池等行業做電子電工產品、材料、零部件、設備等的加速濕熱試驗，交變溫熱試驗和恒定溫熱試驗等，也可做高低溫例行試驗、低溫儲存、以便對試品在給定的環境條件下的行為性能作出評價。

2、產品定位：

為航天、航空、電子、汽車、電池等產品與質檢所、研究院、高等院校等試驗單位，提供虛空間模擬真實環境，對產品檢驗、研發成果的驗證，試驗箱是縮短開發周期，提升產品質量與可靠性不可缺的得力助手。

三、技術指標：

1、基本信息指標：

產品名稱	恒溫恒濕試驗箱
產品型號	SC-1000-CD-3
內箱尺寸	W1000×D1000×H1000mm（寬 X 深 X 高）
外箱尺寸約	W1200×D1765×H1900mm（寬 X 深 X 高）
內箱容積	1000L
開門方式	單開門(右邊開)
冷卻方式	風冷式
機器重量	約 750KG
電源功率	AC 380V 18KW
機身顏色	三木標準色或（按客戶要求定制）
工作噪聲	A 聲級≤75dB(A) (大門前 1m 離地面高度 1.2m 處，自由空間中測量)

2、溫度指標：

溫度范圍	-60℃～150℃
溫度波動度	≤±0.5℃
溫度偏差	≤±2℃
溫度均勻度	≤±2℃
溫度分辨率	0.01℃
升溫速率	-60℃→+150℃ 3℃/分鐘全程平均
降溫速率	+25℃→-60℃ 1℃/分鐘全程平均
標準負載能力	5kg 鋁片，300W 發熱量

3、濕度指標：

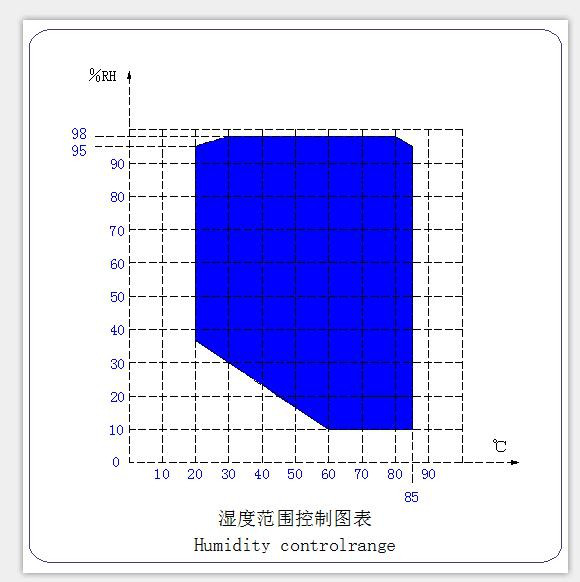

濕度范圍	20%R.H～98%R.H (見溫濕度可控圖)
濕度偏差	≤±3%R.H(濕度＞75%RH) ≤±5%R.H(濕度≤75%RH)
濕度波動度	±2％R.H
濕度分辨率	0.1％R.H

4、試樣限制和測試方法：

本試驗設備禁止	易爆、易燃、易揮發性物質試樣的試驗及儲存
	腐蝕性物質試樣的試驗及儲存
	生物試樣的試驗或儲存
	強電磁發射源試樣的試驗及儲存
	放射性物質試樣的試驗及儲存
	劇毒物質試樣的試驗及儲存
	試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存
測試標準	GB/T5170.2-2008 溫度試驗設備
	GB/2423.1-2008(IEC60068-2-1:2007)低溫試驗方法 AB。
	GB/2423.2-2008(IEC60068-2-2:2007)高溫試驗方法BA。
	GB/T5170.5-2008 濕熱試驗設備。
	GJBl50. 3(MIL-STD-810D)高溫試驗方法。
	GJBl50．4(MIL-STD-810D)低溫試驗方法。
	GB2423．3-93(IEC68-2-3)試驗 Ca：恒定濕熱試驗方法。
	GB2423．4-93(IEC68-2—30)試驗 Db：交變濕熱試驗方法。

四、機器結構：

結構方式	整體拼裝式
內箱材質	SUS#304 耐熱耐寒不銹鋼板（1.2mm）內箱結構全無縫焊接
內部結構加強	SUS304 2mm 厚不銹鋼加固
外箱材質	電解鋼板，酸洗磷化高級粉體烤漆
保溫材質	德國拜耳耐火級高強度 PU 聚氨酯發泡保溫絕緣材料+超細玻璃纖維
門膠邊	雙層高張力硅橡膠密封，耐溫-90~180℃壽命可達 15 年
觀察窗	觀察窗一套為多層中空鋼化玻璃帶自動除霜功能，可以保證任何試驗時玻璃表面無霜及凝露現象
樣品架	不銹鋼樣品架 2 層，可移動調整高度，承重（均布）：40kg/層
移動定位方式	底部加裝 4 只高承載滑輪和 PU 水平角輪以利于移動固定設備
測試引線孔	左右側各一個，配附不銹鋼孔蓋、硅膠塞頭，孔徑 Φ100
底部承重	≤160kg/m2(均勻載荷) 箱內總的承重量（底板和樣品架合計）不超過：160kg
循環電機	不銹鋼加長軸心循環馬達，確保長期運行與及足夠的風量運行
循環風輪	采多翼離心式循環風輪，加強軸心及鋁合金制成耐高低溫之旋轉葉片，以達強制對流有效避免產生循環死角
循環風道	調溫調濕風道為雙風道設計，與工作室相連但隔離，風路形式為上出風下回風。隔板采用優質不銹鋼板冷彎加工成型，出風口使用可調百葉窗調溫風道中配置間接加熱器、飽和濕空氣進口、制冷除濕蒸發器與循環鼓風風輪

五、加熱系統：

加熱絲	采用優質防爆式鎳鉻合金電熱絲(電阻率大、電阻溫度系數小，在高溫下變形小且不易脆化，自身加熱溫度可達 1000～1500℃，使用壽命長) 熱交換迅速，無滯后
加熱絲的控制	由固態繼電器為加熱執行器，無電流大幅波動、沖擊現象，運行平穩
加熱絲的保護	加熱絲設有防干燒保護，以防止循環風機因故停轉后加熱器持續干燒，導致加熱器自身燒壞或發生其他意外事故
加濕方式	蒸汽加濕方式：采用電子并位方式微動加濕系統
加濕發熱管	采用全不銹鋼嵌裝式加濕管，并具有防干燒防爆保護器
加濕系統優勢	加濕迅速，省水、省電、容許測試產品發熱。加濕、除濕系統完全獨立，無需額外排水比傳統表面加濕(水盤式)速度快，控制精度高，箱內不會產生水垢等雜質污染，低濕性能好，附有水位觀測窗，并方便清潔
外部水源供給	蒸餾水、純水、去離子水均可（電阻率大于 500Ω·m）（用戶提供、手動加水）
儲水裝置	抽屜式水箱，位于機械室前面，大門下方
儲水箱容量	手提式 15 升，2 個水箱

六、制冷系統：

	制冷壓縮機	法國泰康全封閉壓縮機
	工作方式	二元式制冷方式
	蒸發器	高效率組件采用斜率式蒸發器 ( AC&R 復式擾流型鋁鰭片 )
	冷凝器	采用風冷系統，方便設備移動等
	熱交換器	超高效率 SWEP 板式冷煤冷熱交換設計，較傳統內螺旋式效益高

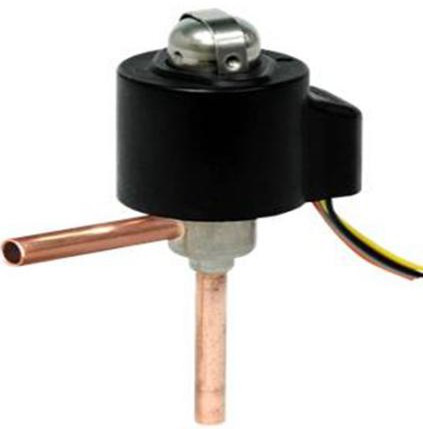

	節能裝置	采用節流裝置電子膨脹閥 1、實現制冷系統主動控制，而非原熱力膨脹閥固定比例調節不可控。可針對不同模式及工況提前及優化調整輸出。 2、由于電子膨脹閥的循環控制回饋前端是溫度加壓力雙傳感器高響應直接控制，從而可以提供最佳的蒸發器供液量，使制冷系統在更寬的工作范圍均達到極佳的制冷能力輸出。 3、節能：電子膨脹閥全范圍的自我調整+主動適應調整制冷量能力輸出，使得系統更加節能。

		4、節能設計：采用 PID+PWM 原理的 VRF（制冷劑流量控制）技術實現低溫節能運行（電子膨脹閥根據熱能工況冷媒流量伺服控制技術）低溫工作狀態，加熱器不參與工作，通過 PID+PWM 調節制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低 30%的能耗。該技術基于丹麥 Danfoss 公司的 ETS 系列電子膨脹閥，可適用于對不同制冷量要求時對制冷量進行平滑調節，即滿足在不同降溫速率要求時，實現壓縮機制冷量調。
	制冷劑	原裝美國杜邦環保制冷劑 R404a/R23

七、控制系統：

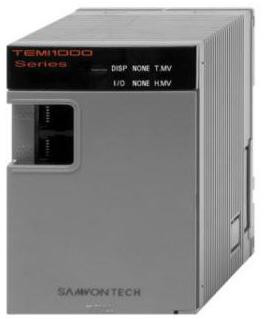

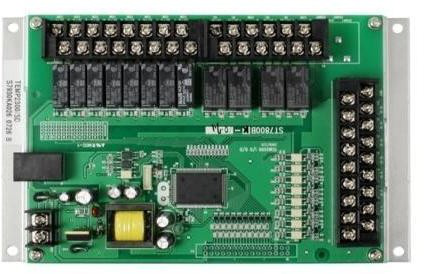

控制器型號	韓國三元TEMI-1500
顯示器	640X480 點陣 5.6 寸 TFT 彩色 LCD 顯示器
運行方式	程序方式、定值方式
設定方式	中英文菜單（可自由選擇）、觸摸屏方式輸入
程序容量	可編輯程序數量：最大 120 個步數：最大 100 步循環數：最大 999 個程序可鏈接（鏈接程序序號可選擇）
設定范圍	溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃) 濕度：（0～100）％RH(溫濕度試驗設備)
顯示分辨率	溫度：0.01℃ 時間：0.01min 濕度：0.1％RH(溫濕度試驗設備)
通訊功能（標配）	RS-485 接口，具有本地和遠程通信功能（需占用 PC 機的 COM 口一個)；最多可同時連接 16 臺設備，電纜累計長度最大 800m

控制方式	BTC 平衡調溫控制方式+ DCC(智能冷量控制) +DEC(智慧電氣控制) (溫度試驗設備) BTHC 平衡調溫調濕控制方式+ DCC(智能冷量控制) +DEC(智慧電氣控制) (溫濕度試驗設備)
曲線記錄功能	具有帶電池保護的 RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為 350 天(當采樣周期為 1.5min 時)
附屬功能	故障報警及原因、處理提示功能斷電保護功能上下限溫度保護功能日歷定時功能(自動啟動及自動停止運行) 自診斷功能
軟件使用環境 (用戶提供)	IBM PC 兼容機，PⅡ以上 CPU，128M 以上內存，簡體(繁體)中文(英文)Windows2000 或 Windows XP 操作系統
溫濕度測量	溫度：A 級 PT100 型鎧裝熱電偶濕度：干濕球溫度計法（僅在有濕度控制的試驗時工作）

八、主要零配件:

名稱	品牌
控制器	韓國三元 TEMI-1500
制冷壓縮機	法國泰康
油分器	艾默生
板式換熱器	三木定制
冷凝器	三木定制
蒸發器	三木定制
干燥過濾器	丹麥 DANFOSS
單向閥	丹麥 DANFOSS
電磁閥	丹麥 DANFOSS
冷凝壓力開關	丹麥 DANFOSS
漏電保護開關	法國施耐德
交流接觸器	法國施耐德
熱繼電器	法國施耐德
相序繼電器	瑞士佳樂
固態繼電器	瑞士佳樂
溫濕度傳感器	臺灣松啟
循環馬達	臺灣翊正
超溫保護	韓國 RAINBOW

九、設備安全保護裝置:

制冷系統	壓縮機超壓保護壓縮機電機過熱保護壓縮機電機過流保護冷卻水供水欠壓保護( 針對水冷型)
加濕系統	加濕管干燒保護供水異常保護排水異常保護缺水異常保護
試驗箱保護	可調式的試驗產品超溫保護試驗空間溫度熔斷絲保護空氣調節通道極限超溫保護控制器內部設定超高溫度保護風機電機過熱保護箱內外氣壓平衡裝置保護
其他保護	總電源相序和缺相保護整機漏電保護負載短路保護閉雷保護

十、設備安全使用條件:

場地要求	地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵附近沒有強電磁輻射源設備附近備有排水地漏（距離制冷機組 2 米以內）場地地面承重能力：不小于 800kg/m2、設備周圍留有適當的維護空間A：不小于 30cm B：不小于 50cm C：不小于 70cm D：不小于 90cm
	電壓允許波動范圍: AC（1±5%）380V 頻率允許波動范圍:（1±1%）50Hz

設備要求電源	保護地線接地電阻小于 4Ω 要求用戶在安裝現場為設備配置相當容量的空氣或動力開關,并且此開關必須是獨立專門供本設備使用
對儲存環境的要求	設備不工作時，環境的溫度應保持 0～+35℃（不結冰）以內當環境溫度低于 0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰脹壞管道
其他	試驗過程中打開試驗箱的門，會造成箱內的溫度或濕度波動在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕氣，可能會造成制冷系統換熱器結冰而無法正常工作
