電腦插拔力試驗機

型號:SM-50

點擊量：

特性 Characteristics

PDF說明書下載

產品規格

用途：

電腦插拔力試驗機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用 Windows 視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等），解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。選配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制（荷重行程-阻抗曲線圖）

特點：

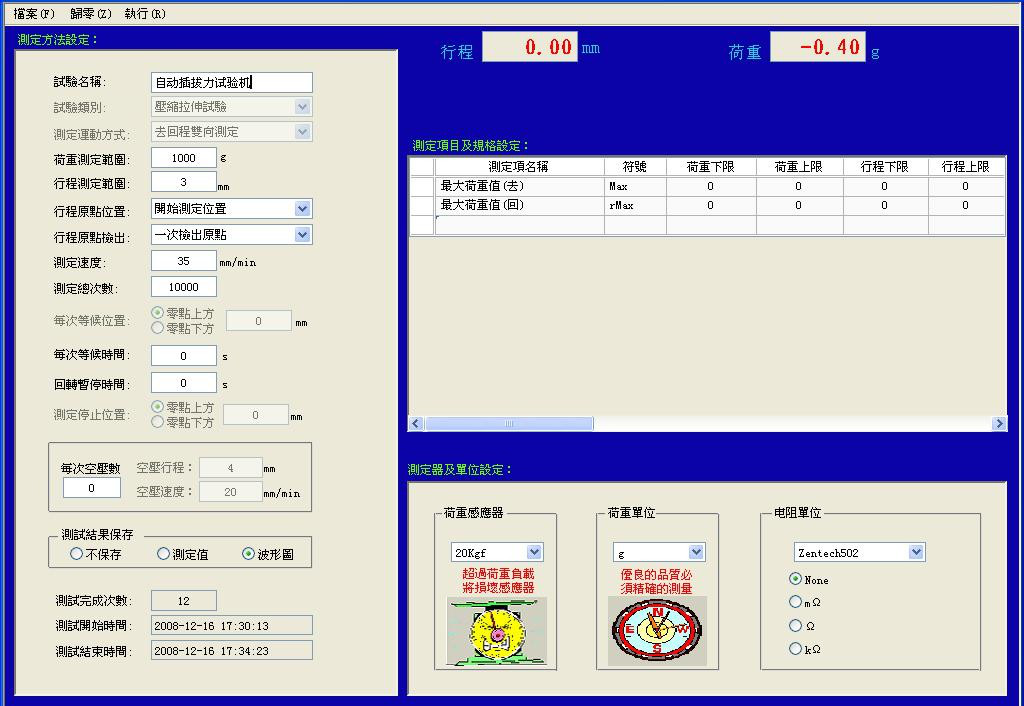

1、電話插拔力試驗機測試條件皆由電腦畫面設定，并可儲存。由下拉式菜單勾選設定或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間每次等候位置、空壓次數等）。
2、可儲存及打印圖形（荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表）荷重元超負載之保護功能、可確保荷重元不致損壞。
3、同時顯示荷重-行程曲線圖及壽命曲線圖。
4、自動荷重零點檢出，并可設定原點檢出荷重值。
5、荷重單位顯示：N、lb、gf、Kgf 可自由切換。
6、電腦插拔力試驗機采用高鋼性結構設計，搭配松下伺服馬達，長時間使用下能確保精度，適合一般引張壓縮測試及插拔力壽命測試。

測試項目：

1、連接器單孔插拔試驗
2、連接器插拔壽命試驗
3、連接器 Normal Force 測試
4、連接器整排插拔試驗
5、連接器單 Pin 與塑膠保持力試驗
6、可同時與接觸阻抗機連線(選購)
7、各種壓縮、拉伸破壞強度試驗。

技術參數：

1、測定最大荷重：50Kg
2、最小分解能力：0.01Kg
3、最大測定高度：150mm
4、最小微調距離：0.01mm
5、測定速度范圍：0-200mm/min
6、X 軸移動范圍：0-75mm
7、Y 軸移動范圍：0-75mm
8、傳動機構：滾珠絲桿
9、驅動馬達：日本多摩川伺服馬達
10、外觀尺寸：420×280×960mm
11、重量：67Kg
12、電源：220V/50Hz

測試報表輸出：

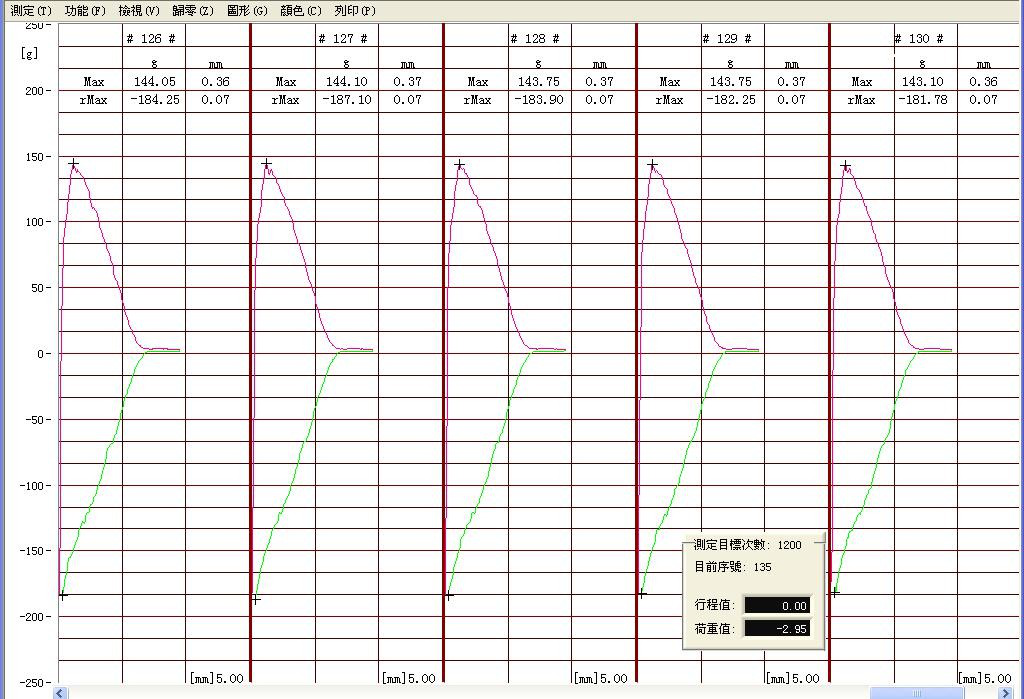

荷重-行程曲線圖、壽命曲線圖、測試報表，皆為 A4 標準紙張規格，且由電腦打印機直接打印。插拔荷重-行程曲線圖：可直接顯示并儲存每次測試之位移與力量值變化。

標準配置：

1、電腦插拔力主機一臺

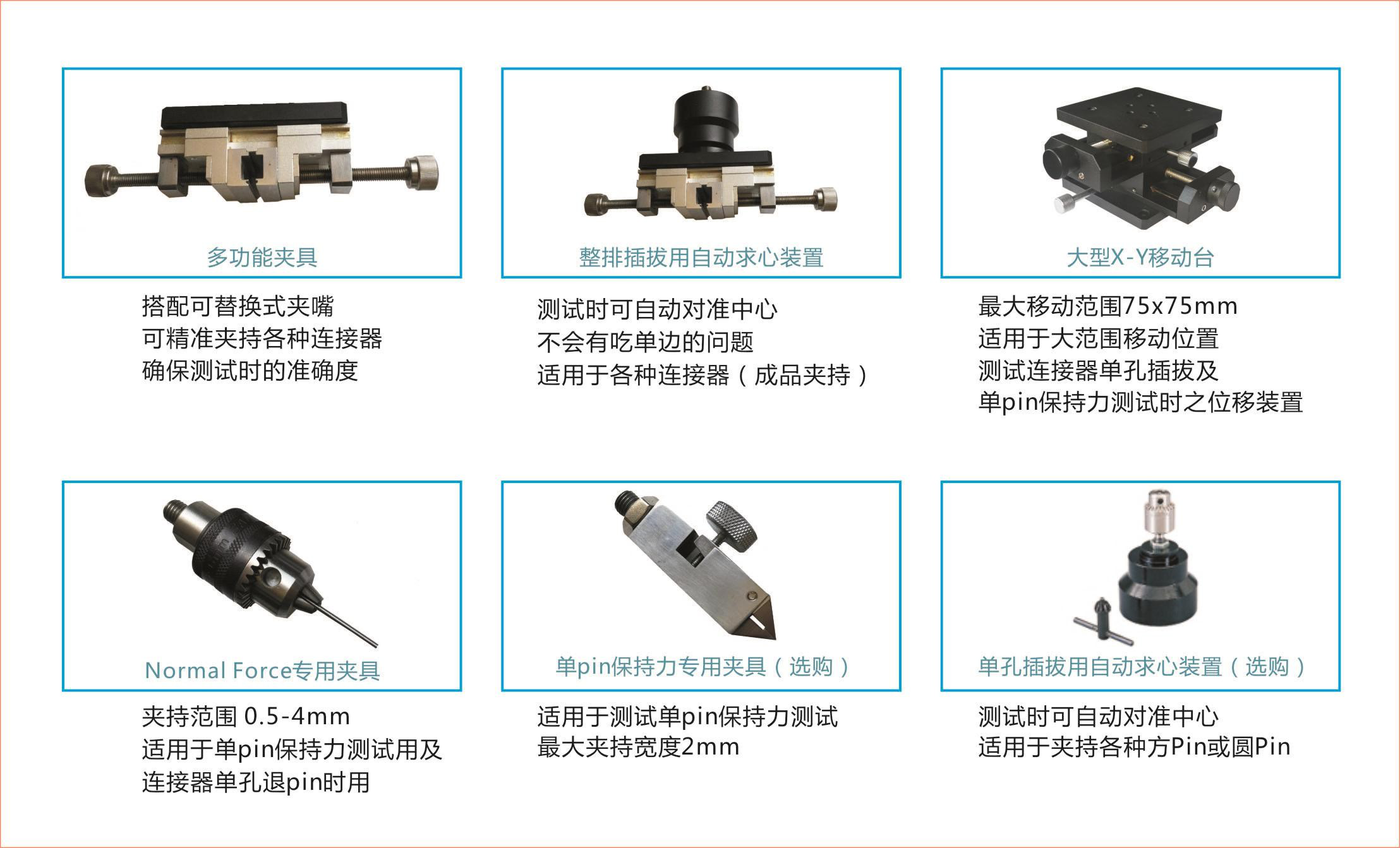

2、多功能夾具及夾嘴一套
3、整排插拔用自動求心裝置一套
4、大型 XY 移動臺一套
5、Normal Force 專用治具一套
6、工控電腦一套
7、電腦插拔力試驗機說明書一本

主要部件：

傳動機構：日本 THK 滾珠螺桿馬達 : 日本多摩川伺服馬達
荷重元 : 美國傳力高精密傳感器移動平臺：精密 X-Y 平臺
接近開關：臺灣 FOTEK NPN 型按鈕：日本和泉 IDEC
夾具：自動求心裝置單 PIN 保持力夾具電腦：專業工控電腦
顯示器：19 英寸

測試界面：

美國傳力品牌力量傳感器確保力值精準

材質：鋁合金額定載荷: 50kg
應用領域：力值測定功能特點：
－柱式傳感器
－優質鋁合金
－安裝簡便、快速，穩定可靠
－適用于各種材料試驗機等

夾具圖：
