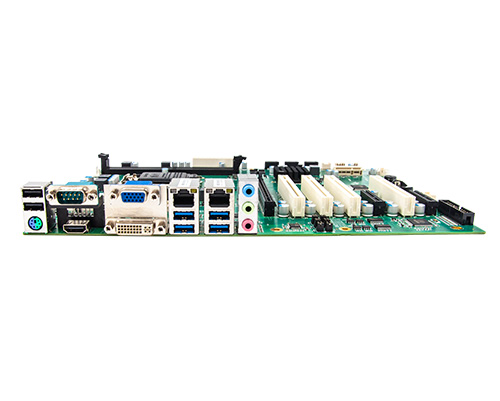

Intel? H110系列芯片組標準ATX主板

產品中心PRODUCTS

當前位置：首頁 > 產品中心 > 工業顯示器/主板 > 工業主板 > Intel? H110系列芯片組標準ATX主板

型號:ATX-GSH110K

點擊量：

特性 Characteristics ■ 采用高密度PCB層壓結構，充分保證信號屏蔽、提高系統穩定性
■ 內置數字顯示擴展接口，可根據產品應用需求，擴展LVDS、VGA、eDP等標準顯示接口
■ 卡扣式接口設計，提高接口連接可靠性，易于系統維護
■ 提供板載加密方案(可選)，可實現軟硬件綁定或關鍵數據保存及加密
■ 采用Intel® 網絡芯片，保證數據傳輸的高速穩定

產品規格

本公司專業生產工業電腦

應用場景電力、物流、交通、工業、醫療等行業

工業平板電腦、工業嵌入一體機、醫療平板、三防平板電腦、車載平板、工控機等

自有研發團隊和生產線，如本頁面產品需求不滿足可需求定制

請聯系業務溝通李經理 181 6570 1883

硬件規格
處理器芯片組存儲器	支持Intel® LGA1151 Gen6/7 i3/i5/i7 CPU、支持Pentium®/Celeron® CPU Intel® H110 提供4×SATA 接口(支持SATA3.0 標準，默認支持3個)，1×mSATA/Mini-PCIe接口(可選)	內存看門狗電源	可提供2× 288PIN DDR4 2133/2400MHz DIMM內存插槽，單根16GB，最大支持32GB 255級，可編程秒/分，支持超時中斷或系統復位采用ATX電源，支持S0、S1、S4、S5
I/O接口
顯示接口音頻網絡擴展總線	1×DVI，1×VGA，1×HD，1×內部顯示擴展接口(可選)，支持獨立雙顯輸出；VGA支持最大分辨率1920×1200@60HZ，32bit色深采用HDA 標準，支持后面板Mic-in，Line-in，Line-out 提供2×10/100/1000Mbps網絡接口提供1×PCIe x16插槽，支持PCIe3.0規格；2×PCIe x4插槽(PCIe x1信號)，支持PCIe2.0規格；4×32位PCI插槽，支持PCI Rev2.3標準	I/O接口	6×COM，可擴展至10個RS232，其中COM1/COM2 支持RS-232/RS422/RS485 模式選擇 6×USB2.0 接口，后面板提供4×USB3.0 接口 1×PS/2 鍵盤/鼠標接口 1×8路數字I/O 接口 1×LPT接口
環境規格
工作溫度	-10℃～60℃；5%～95%(非凝結狀態)	存儲溫度	-20℃～80℃，5%～95%(非凝結狀態)
物理規格
尺寸(L x W)	305mm*244mm

訂購信息
ATX-GSH110K	ATX結構單板/Intel® H110芯片組/支持Gen6/7 i3/i5/i7 CPU，支持Pentium® /Celeron® /2×DDR4 DIMM內存槽，總支持32GB內存/VGA/HD/DVI/3×SATA/1×mSATA/2×千兆網卡/6×USB2.0，4×USB3.0/6×COM口/1×并口/2×PS/2/HD Audio/1×8 bit GPIO/4×標準PCI插槽/2×PCIe x1/1×PCIe x16/標準ATX供電
操作系統及軟件支持
標準OS	Ubuntu15.1 Red Hat® Enterprise Linux® 32 ，64 Win7 SP1 ，8.1 ，10 WES 7
