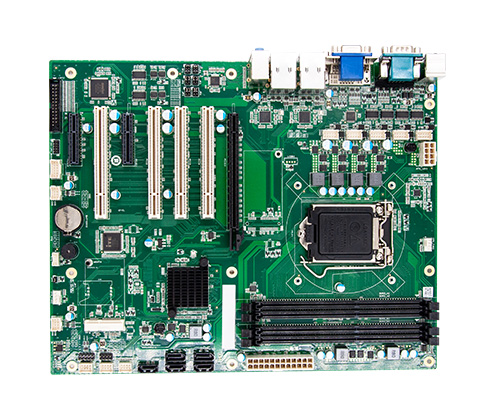

Intel? B85系列芯片組標準ATX主板

產品中心PRODUCTS

當前位置：首頁 > 產品中心 > 工業顯示器/主板 > 工業主板 > Intel? B85系列芯片組標準ATX主板

型號:ATX-GSB85K

點擊量：

特性 Characteristics ■ 采用高密度PCB層壓結構，充分保證信號屏蔽、提高系統穩定性
■ 接口防靜電設計，有效保護系統核心部件，增強系統可靠性
■ 卡扣式接口設計，提高接口連接可靠性，易于系統維護
■ 嵌入式智能系統狀態監控技術，便于系統管理、故障分析、預警及恢復
■ 采用Intel® 網絡芯片，保證數據傳輸的高速穩定
■ 優化擴展槽布局，適應不同行業擴展應用

產品規格

本公司專業生產工業電腦

應用場景電力、物流、交通、工業、醫療等行業

工業平板電腦、工業嵌入一體機、醫療平板、三防平板電腦、車載平板、工控機等

自有研發團隊和生產線，如本頁面產品需求不滿足可需求定制

請聯系業務溝通李經理 181 6570 1883

硬件規格
處理器芯片組存儲器	支持Intel LGA1150 Gen4 i3/i5/i7 CPU、支持Pentium®/Celeron® CPU Intel® B85 提供5×SATA接口(4×SATA3.0+1×SATA2.0)，1×可選mSATA/Mini-PCIe接口	內存看門狗電源	4× 240PIN DDR3 1333/1600MHz DIMM內存插槽，單根8GB，最大支持32GB 255級，可編程秒/分，支持超時中斷或系統復位采用ATX電源，支持S0、S1、S4、S5
I/O接口
顯示接口音頻網絡擴展總線	1×DVI-D，1×VGA，1×HD，支持獨立雙顯、三顯輸出；VGA支持最大分辨率1920×2000@60HZ，32bit色深，DVI支持最大分辨率1920×1200@60HZ 采用HDA標準，支持后面板Mic-in，Line-in，Line-out 提供2×10/100/1000Mbps網絡接口 1×PCIe x16插槽，支持PCIe 3.0規格； 2×PCIe x4插槽(其中一個支持PCIe x1信號)，支持PCIe 2.0規格；4×32位PCI插槽，支持PCI Rev2.3標準	I/O接口	6×COM，其中COM1/COM2 支持RS-232/RS422/RS485 模式選擇 8×USB2.0 接口，后面板提供4×USB3.0 接口 1×PS/2 鍵盤、鼠標接口 1×8路數字I/O 接口 1×LPT接口
環境規格
工作溫度	-10℃～60℃；5%～95%(非凝結狀態)	存儲溫度	-20℃～80℃， 5%～95%(非凝結狀態)
物理規格
尺寸(LxW)	305mm*244mm

訂購信息
ATX-GSB85K	ATX工業主板/Intel® B85平臺/支持Gen4 i3/i5/i7 CPU,支持Pentium® /Celeron® /4×DDR3 DIMM最大支持32GB內存/VGA+DVI+HD三顯/ 5×SATA /雙Intel®千兆網口/8×USB2.0/4×USB3.0/6×COM (COM1&2支持232/422/485) /1×LPT/PS2鍵鼠接口/HD Audio/1×8bit GPIO/4×標準PCI插槽/1×PCIe x1/ 1×PCIe x4/1×PCIe x16/1×mSATA插槽可配置成Mini-PCIe/標準ATX供電
操作系統及軟件支持
標準OS	Ubuntu11.04 Red Hat® Enterprise Linux® 32 ,64 Windows XP，7 SP1，8，8.1，10 WES 7
