系統規格

處理器

芯片組


Graphics


Intel® 8th/9th-Gen Core™ i7/i5/i3 LGA1151 處理器，最高8核心16線程

Intel® Q370

Intel® UHD Graphics，Supports DirectX11.1，OpenGL 5.0 and OpenCL 2.1 or PCIe X16 顯卡顯示接口

看門狗


內存

存儲


可編程超時中斷或系統復位，1到255秒

4*260-Pin SODIMM，雙通道DDR4 2666/2400MHz，最大支持128GB

2*2.5”SATA3 易插拔硬盤架，支持Raid0/1 1*M.2 2280 M-key(PCIe X4)，支持NVMe存儲；可選1*全長mSATA

操作系統

操作系統

Windows* 10 Enterprise & IOT Enterprise (64 bit) 、Ubuntu、SuSe、Redhat Enterprise 1，2 (Kernel 4.14)、Wind River* VxWorks* 7

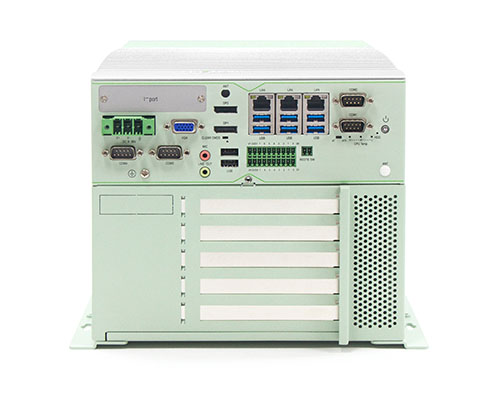

I/O接口

USB

COM

GPIO


音頻

顯示


以太網


開關

6*USB3.1 Type A，2*USB2.0 Type A

2*RS232/422/485和2*RS232 DB9 male接口

16位隔離DIO(2*10pin鳳凰端子)，8*2.5KV光隔離輸入(H：5-24V，L：0-1.5V)，8*2.5KV光隔離輸出(200mA)

1*Line-out & 1*MIC雙3.5mm phone jack接口

1*VGA+2*DP，支持3獨立顯示，DP最高分辨率4096*2304@60Hz，VGA最高分辨率1920*1200@60H

2*Intel® I210AT PCIe千兆網，10/100/1000Mbps自適應; 1*Intel® I219LM PCIe千兆網，支持iVpro

1*Power SW，1*Remote SW，1*AT/ATX SW，1*Clear CMOS SW

擴展

指示燈

1*PCIe X16+1*PCIe X4+2*PCI(可選2個PXIEX8(X16連接器)+2個PCIEX4(X16連接器))

1*M.2 B-Key 3052 帶SIM卡槽，支持5G無線網絡

1*M.2 E-Key 2230，支持WIFI/BT

1*Mini-PCIe，帶SIM卡槽，自帶偵測選換為mSATA，可以安裝符合Mini-PCIe規范的4G卡、網卡、串口卡等功能模塊卡

I-port:可選USB2.0/16位DIO/Mini-PCIe/M.2

1*電源指示燈，1*硬盤指示燈，3*CPU工作狀態指示燈(Red為報警，Yellow為高溫，Green為常溫)

電源規格

電源

整機功耗

DC IN 9~36V，3-pin Term. 7.62mm，過壓過流反接保護

48.5W(I7-9700T CPU/16GB DDR4/128GB SSD)；若擴展長度小于300mm的大功率顯卡(350W)，總功耗超過300W，可以選配1000W AC/DC開關電源模塊(DC12V@83.3A，180-264V AC輸入)

環境規格

抗振動

抗沖擊

5grms/5~500Hz/隨機/工作狀態(SSD); 1grms/5~500Hz/隨機/工作狀態(HDD)

50g峰值加速度(持續11ms)(SSD);

20g峰值加速度(持續11ms)(HDD)

可靠性

工作溫度

存儲溫度

工作濕度

MTBF≥50000h; MTTR≤0.5h

-25～60℃，空氣流動

-40°C~85°C

10~90%@40°C，無冷凝

物理特征

尺寸(Dx W x H)

重量

362.8*230*205.9mm

8.8kg

材料

顏色

鋁型材散熱外殼，SGCC箱體

銀白色+綠色

訂購信息

PC-GS6177BP2E2

可選配CPU

GPIO接線端子板

顯卡/AI加速卡

適配器

AC/DC開關電源


Q370 Chipset/LGA1151 8/9th Gen. Core™ i3/i5/i7、Pentium®、Celeron®處理器/2*SO-DIMM DDR4/2*2.5寸/1*mSATA(帶SIM卡槽，支持4G等無線功能)/10*COM/2*DP+1*VGA/2*LAN/1*Audio/4*USB 3.1+3USB 2.0/16-bit隔離DIO/1*M.2 WIFI/9～36VDC/1*PCIe*16+1*PCIe*4+2*PCI(可選2個PXIEX8(X16連接器)+2個PCIEX4(X16連接器))

I7-9700T、I5-9500T、I3-9100T、I7-8700T、I5-8500T、I3-8100T、G5500、G5400、G4950、G4930

8路隔離輸入和8路功率繼電器輸出接線端子板，DC12V供電，源信號為16位TTL信號GPIO

最高支持2*350W GPU、2*75W AI加速卡(顯卡及加速卡長度需小于300mm)

19V/6.32V 120W；24V/9.17V 220W；24V/12.5V 300W；

DC12V@83.3A，180-264V AC輸出，1000W(外置)
