系統規格

處理器


芯片組


Graphics

Intel® 8th/9th-Gen Core™ i7/i5/i3/Pentium® /Celeron® LGA1151 處理器，最高8核心16線程

Intel® H310

Intel® UHD Graphics，Supports DirectX11.1，OpenGL 5.0 and OpenCL 2.1 or PCIe X16顯卡顯示接口(半長)

看門狗

內存


存儲



可編程超時中斷或系統復位，1到255秒

2*260-Pin SODIMM，雙通道DDR4 2666/2400MHz，最大支持64GB

2*2.5”SATA3 6.0Gbps HDD/SSD易插拔硬盤架 1*mSATA full size，帶SIM卡槽，支持4G等無線功能

操作系統

操作系統

Windows* 10 Enterprise & IOT Enterprise、Ubuntu、SuSe、Redhat Enterprise 1,2 (Kernel 4.14) 、Wind River VxWorks 7

I/O接口

USB

LAN

COM

GPIO



顯示

4*USB 3.1 Type A，2*USB 2.0 Type A，1*USB 2.0(內置)

1*Intel® I210AT PCIe，千兆自適應 1*Intel® I219LM

2*RS232/422/485和2*RS232 DB9 male接口

16位隔離DIO(2*10pin鳳凰端子)，8*2.5KV光隔離輸入(H：5-24V，L：0-1.5V)，8*2.5KV光隔離輸出(200mA)

1*DP+1*HD+1*VGA，DP:4096*2304@60Hz，VGA：1900*1200@60Hz，HD：4096*2160@24Hz(2獨立+1復制顯示)

音頻

擴展



開關

指示燈

1*Audio-out & 1*MIC雙3.5mm phone jack接口

1*M.2 E-Key 2230，支持千兆WIFI模塊

1*PCIe X16，1*PCI(可選2*PCI)

I-port：可選USB2.0/16位DIO/串口

1*Power SW，1*Remote SW，1*AT/ATX SW，1*Clear CMOS SW

1*電源指示燈，1*硬盤指示燈，3*CPU工作狀態指示燈(Red為報警，Yellow為高溫，Green為常溫)

電源規格

電源

DC IN 9~36V，3-pin Term. 7.62mm，過壓過流反接保護

整機功耗

60.48W(I7-8700T CPU/16GB DDR4/128GB SSD)

環境規格

抗振動

抗沖擊

可靠性

5grms/5~500Hz/隨機/工作狀態(SSD); 1grms/5~500Hz/隨機/工作狀態(HDD)

50g峰值加速度(持續11ms)(SSD);

20g峰值加速度(持續11ms)(HDD)

MTBF≥50000h; MTTR≤0.5h

工作溫度

存儲溫度

工作濕度

-25～60℃， 無風扇，寬溫SSD，空氣流動

-10～55℃， 無風扇，常溫SSD，空氣流動

-40°C~85°C

10~90%@40°C，無冷凝

物理特征

尺寸(W x H x D)

重量

262*230*143.09mm(兩擴展，不含安裝壁掛條)

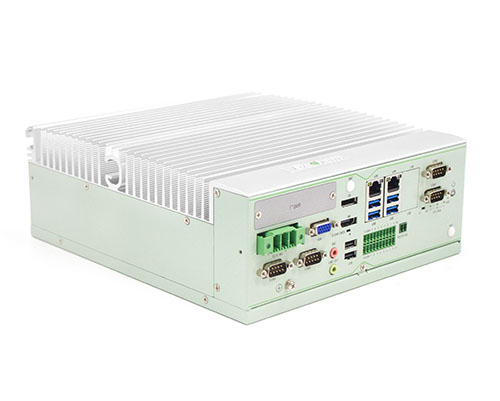

262*230*97.49mm(無擴展，不含安裝壁掛條)

7.5kg(兩擴展)

材料

顏色

鋁矩型材散熱外殼，SGCC箱體

銀白色+綠色

訂購信息

PC-GS6177AP0

PC-GS6177AP2

PC-GS6177AP1E1

可選配CPU

H310 Chipset/LGA1151 8/9th Gen. Core™ i3/i5/i7、Pentium®、Celeron®處理器/2*SO-DIMM DDR4/2*2.5寸/1*mSATA(帶SIM卡槽，支持4G等無線功能)/4*COM/1*DP+1*HD+1*VGA/2*LAN/1*Audio/4*USB 3.1+3USB 2.0/

16-bit隔離DIO/1*M.2 WIFI/9～36VDC/無擴展

H310 Chipset/LGA1151 8/9th Gen. Core™ i3/i5/i7、Pentium®、Celeron®處理器/2*SO-DIMM DDR4/2*2.5寸/1*mSATA(帶SIM卡槽，支持4G等無線功能)/4*COM/1*DP+1*HD+1*VGA/2*LAN/1*Audio/4*USB 3.1+3USB 2.0/

16-bit隔離DIO/1*M.2 WIFI/9～36VDC/2*PCI

H310 Chipset/LGA1151 8/9th Gen. Core™ i3/i5/i7、Pentium®、Celeron®處理器/2*SO-DIMM DDR4/2*2.5寸/1*mSATA(帶SIM卡槽，支持4G等無線功能)/4*COM/1*DP+1*HD+1*VGA/2*LAN/1*Audio/4*USB 3.1+3USB 2.0/

16-bit隔離DIO/1*M.2 WIFI/9～36VDC/1*PCI+1*PCIe*16

I7-9700T、I5-9500T、I3-9100T、I7-8700T、I5-8500T、I3-8100T、G5500、G5400、G4950、G4930
